DEVOIR SURVEILLÉ – SKETCHUP

Re-modélisation de la Eames House à partir de plans DWG

⏱️ Durée : 2h30
🖥️ Logiciel : SketchUp
📐 Documents fournis :

• Fichier DWG comprenant :

  • plans,

  • élévations

Objectifs du devoir

• lire et exploiter plusieurs types de documents graphiques (plans + élévations),

• mesurer des hauteurs et proportions à partir d’un DWG,

• modéliser fidèlement une structure poutres,

• restituer correctement les façades,

• organiser une maquette SketchUp de manière professionnelle.

👉 Il s’agit d’un travail de restitution, pas de conception.

Consignes générales (à lire attentivement)

• Les façades doivent être modélisées à partir des élévations DWG fournies.

• Les hauteurs (niveaux, allèges, linteaux, toiture) doivent être mesurées dans le DWG, et non estimées.

• Toute incohérence entre plans, élévations et modèle 3D sera pénalisée.

• Le modèle doit rester simple, lisible et organisé.

Attention ! Le devoir porte uniquement sur la maison. Ne modélisez pas l’atelier sauf s’il vous reste du temps !

SUJET

PARTIE 1 – Mise en place du fichier (15–20 min)

1. Créer un nouveau fichier SketchUp.

2. Régler les unités en mètres.

3. Importer le fichier DWG :

   • plan au sol,

   • élévations.

4. Vérifier l’échelle à partir d’une cote connue.

5. Verrouiller les calques DWG.

PARTIE 2 – Structure poteaux–poutres (45–50 min)

1. Identifier la trame structurelle sur le plan DWG.

2. Modéliser les poteaux :

   • position conforme au plan,

   • hauteur mesurée sur les élévations.

3. Transformer poteaux en groupes ou composants.

4. Vérifier l’alignement et la régularité de la structure.

PARTIE 3 – Planchers, volumes et enveloppe (35 min)

1. Créer les planchers aux niveaux corrects.

2. Modéliser les volumes principaux.

3. Mettre en place l’enveloppe légère :

   • panneaux pleins,

   • parties vitrées.

4. Respecter les proportions vues en élévation.

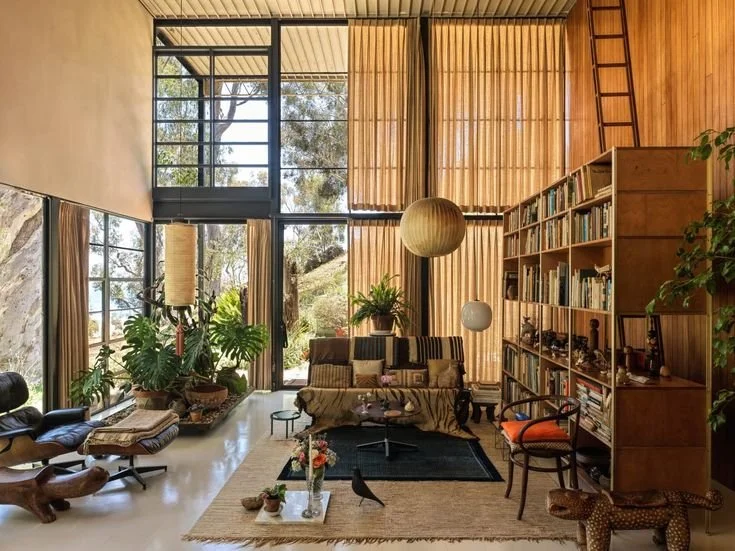

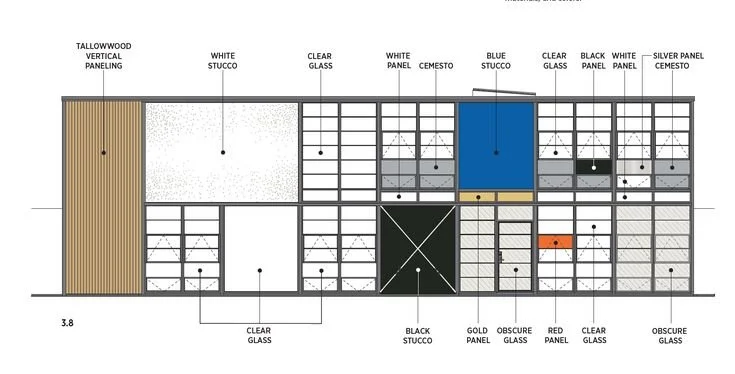

PARTIE 4 – Façades à partir des élévations DWG (30 min)

1. Tracer les façades directement à partir des élévations.

2. Attention à différencier l’épaisseur des éléments pleins et des éléments vitrés:

   • éléments pleins : 0,08m

   • éléments vitrés : 0,03m

3. Vérifier la correspondance entre :

   • façade,

   • structure,

   • plan.

PARTIE 5 – Mobilier (25–30 min)

1. Importer 2 à 6 éléments maximum depuis 3D Warehouse.

2. Vérifier l’échelle et la cohérence avec le projet.

PARTIE 6 – Organisation et scènes (15–20 min)

1. Vérifier l’organisation du modèle :

   -structure,

   -enveloppe,

   -menuiseries,

   -mobilier.

2. Appliquer des matériaux sobres.

RENDU ATTENDU

• 1 fichier .skp nommé :
  NOM_Prenom_DS_EamesHouse.skp

Le modèle doit être :

• fidèle aux plans et élévations,

• à l’échelle,

• lisible,

• correctement organisé.

Ce devoir évalue votre capacité à lire précisément des documents graphiques
et à les traduire fidèlement en maquette numérique.
